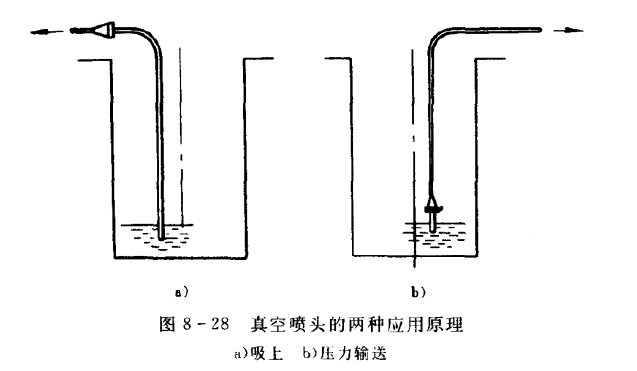

在流速達300m/s的噴嘴出口處連接一真空噴管，便可達到按照相應真空泵性能所產生真空的95%。 這里的噴嘴布置  以匯聚式磨料射流的水噴嘴排列，即呈環形布置，射流匯聚點即噴管的文丘里段與直管段的結合部位。 這種真空噴頭按吸人管徑分為50mm、75mm、100mm三種。真空噴頭有吸上和壓力真空引射兩種不同的應用原理（見圖8 - 28)。噴嘴出口在地平面以上，噴頭的吸上性能可與真空泵相比。 如果吸入管內能獲得100％的真空，理論上對密度為lt/m3 的介質（如水）能夠吸上達10m的高度。 吸上高度取決于被輸送介質的密度和黏度。 對低黏度介質，吸上高度可達7~8m；對高黏度 3. 介質，需在吸入端加水稀釋。 吸上應用不適用于漿料、堵塞物等。

       諸如向高處或遠處輸送砂石、碎屑等，則在真空噴頭吸入端以氣體作為輸送l－吸人管 2-－噴頭體 3-.噴嘴 介質來實現。 這里，介質密度和空氣耗損 4 －高壓進水管 5-排出管 成一定關系時，吸上高度可達15m。 通常，下列材料均可被輸送：干料如砂、鹽、木屑、礦渣、金屬渣、瀝青、砂礫等；濕料如漿料、油品、砂－水混合物等。在噴嘴環（噴嘴出口）后加真空噴頭，能夠利用動能作為輸送動力。這種輸送取決千摩擦系數、輸送介質混合程度和輸送的高度與距離。真空輸送管線不應出現急彎，最好應有一定傾斜。 由圖8 - 28 可見，上述兩種應用主要區別在千不同的噴頭位置。 當然，泵的參數工況、真空噴頭規格以及噴嘴排列等都是需要在應用中解決的問題。
