CAD/CAM 一體化上位機軟件與華中8型數控系統下位機通信
本文研究的 CAD/CAM 一體化的五軸聯動水刀切割專用數控是上下位機的系統構成，上位機是在 Windows 平臺上利用 Qt Creator 開發的 CAD/CAM 一體化軟件，下位機是華中 8 型數控系統。針對五軸水刀切割特殊加工工藝和控制要求開發了專用數控系統。

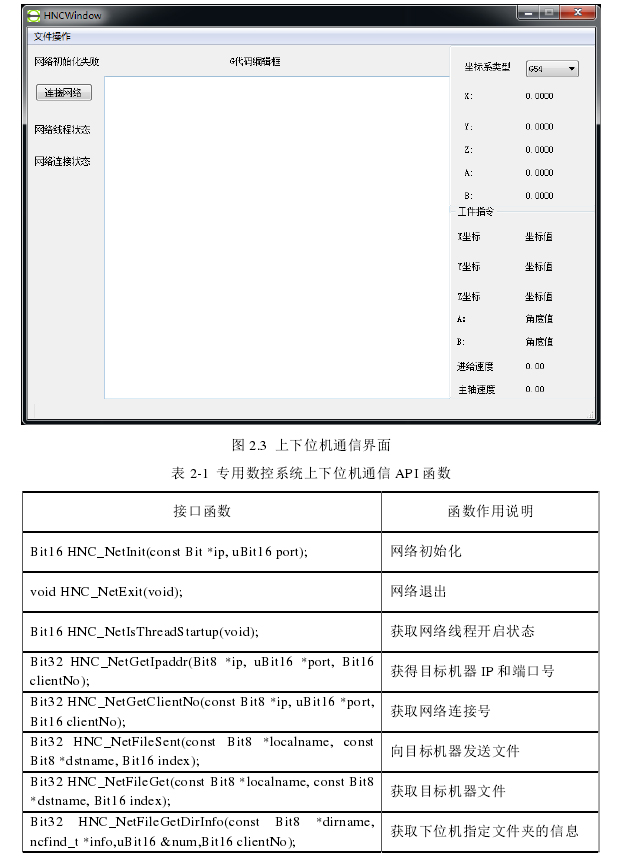

本文研究的 CAD/CAM 一體化的五軸聯動水刀切割專用數控是上下位機的系統構成，上位機是在 Windows 平臺上利用 Qt Creator 開發的 CAD/CAM 一體化軟件，下位機是華中 8 型數控系統。針對五軸水刀切割特殊加工工藝和控制要求開發了專用數控系統。其中上位機與下位機的通信主要是通過華中 8 型數控系統提供了一個以太網口（通過網線連接）進行網絡連接來獲取下位機信息，及將上位機有關信息傳送到下位機，如將上位機軟件生成的五軸數控 G 代碼發送給下位機。擬開發的 CAD/CAM 一體的五軸聯動水刀切割專用數控系統上下位機通信的界面如圖 2.3 所示，專用數控系統二次開發通信的 API（Application Programming Interface）函數主要如表 2-1 所示。CAD/CAM 一體化上位機可以利用華中 8 型二次開發接口函數與華中 8 型數控系統下位機建立連接，并進行數據之間的交換。
