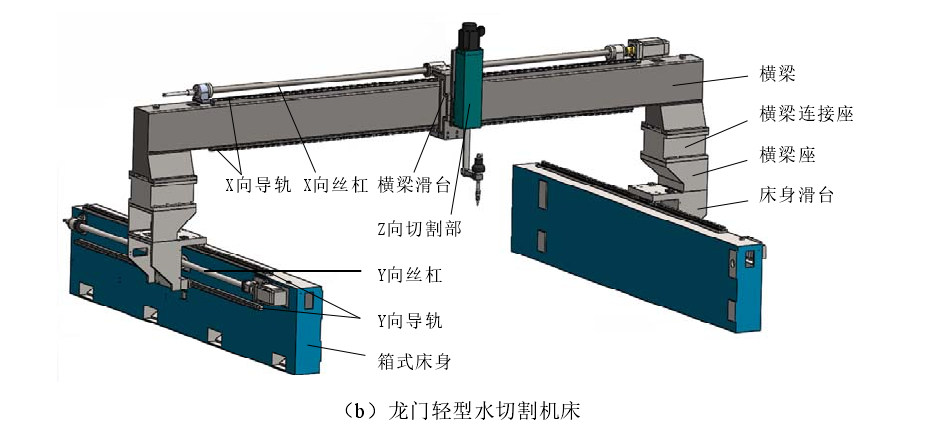

水切割機床屬于機電設備，由超高壓發生設備、執行機構、工作平臺和控制系統組成。成熟的水切割機床主要有三種型式:懸臂式水切割機床、龍門輕型水切割機床、龍門重型水切割機床，機床示意圖如圖1-2所示。

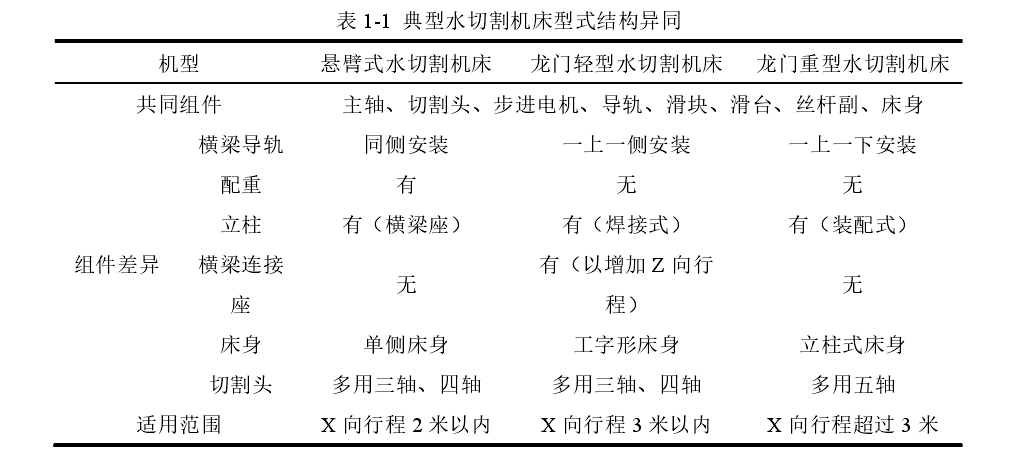

      這三種基本型式有其對應的選擇標準，如切割對象大小、行程長短、精度等級、價位等都是決定型式選擇的要素。水切割機床的主要部件基本相同，均是由橫梁、主軸、切割頭、步進電機、導軌、滑塊、滑臺、絲桿副、立柱、床身等組成，只是一些部件的結構不同，立柱在龍門式水切割機床中使用，而且結構及裝配形式也不相同:龍門輕型是將立柱焊接在橫梁下方當作一個部件;龍門重型則將立柱作為單獨組件，通過螺釘螺母裝配在橫梁兩端;懸臂式中的橫梁座，起到支撐橫梁在床身上滑動的作用，可將其看作立柱。由于懸臂式水切割機床的懸臂結構，為防止變形過大，需要在懸臂梁固定端加上配重。導軌的安裝方式、床身的結構也各不相同，但均是通過地腳螺栓固定在地面上，詳細異同點見表1-1。水切割機床的坐標系沿橫梁上絲桿方向為X向，沿床身上絲桿方向為Y向，豎直方向為Z向。
