l．滾動直線導軌副結構

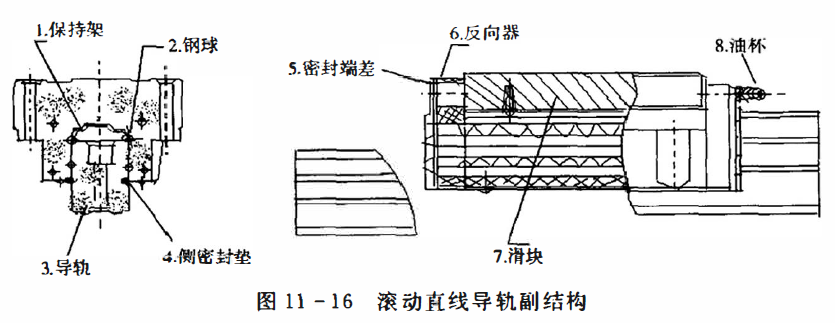

滾動直線導軌副結構由導軌、滑塊、鋼球、反向器、保持架、密封端蓋及擋板等組成（見圖11 -16)。 當導軌與滑塊相對運動時，鋼球就沿著導軌上的經過悴硬和精密磨削加工而成的4道滾道滾動，在滑塊端部鋼球又通過返向裝置（反向器）進入反向孔后再進人滾道。 鋼球就這樣周而復始地進行滾動運動。 反向器兩端裝有防塵密封端蓋，可以有 效地防止灰塵、屑末進入滑塊內部。

2．滾動直線導軌副優(yōu)點

(1)滾珠直線導軌副是在滑塊與導軌之間放入適當的鋼球，使滑塊與導軌之間的滑動摩擦變?yōu)闈L動摩擦，從而大大降低了兩者之間的運 動席擦阻力，進而獲得：O動靜摩擦力之差很小，隨動性極好，即驅動信號與機械動作滯后的時間間隔極短，有益于提高水切割機數控系統(tǒng)的相應速度和靈敏度；驅動功率低，只相當于普通機械的1/10，提高水切割機的效率； ＠能實現高定位精度和重復定位精度。

(2) 達到水切割機運動無間隙的效果，提高運動的剛度。

(3) 成對使用導軌副時，具有＂誤差均化效應“從而降低基礎件（導軌安裝面）的加工精度要求，降低基礎件的機械制造成本與難度。

(4)導軌副滾道截面采用合理比值的圓弧溝槽，接觸應力小，承接能力與剛度比平面與鋼球接觸時大大提高。
