采用不同高壓水沖擊強化壓力強化一些7075T651試驗件,從而獲得壓力與表面粗糙度、強化區域和損失質量的關系。試驗設計如下試件尺寸:50x50x4mm,雙面酸洗,去除包覆層，試件數量：5件，水噴嘴直徑：0.3mm，射流壓力：70MPa，獷噴射時間：20min，靶距：20mm。

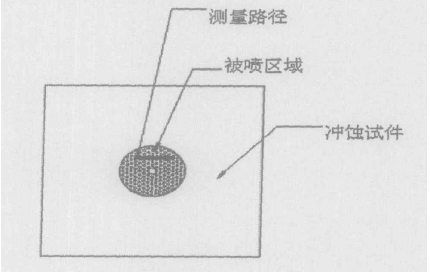

    試驗前,用精密電子天平測量沖蝕試件的質量試驗時,保持水箱中的液面距試件表面為一試驗完成后,先測量沖蝕試件的質量,然后再測量強化區域和表面粗糙度。由于試件上被高壓水沖擊強化的區域為圓形或圓環,故沿垂直于圓或圓環半徑的弦向測量強化區域的表面粗糙度可以看出,隨著高壓水沖擊強化壓力的不斷增大,沖蝕試件的表面粗糙度呈增加趨勢。從開始,表面粗糙度值急劇上升。由此可見,高壓水沖擊壓力對試件表面粗糙度有較大影響。
